本机型为针对汽车点火线圈设计的,实现了简易化、小型化,解决了小型机不能绕制笔式的问题,以及实现了桌上型机器全自动跨槽绕线的功能,而不必每次停下来去手工跨槽,使得绕线效率的到飞速的提高。
特长:
*本机型控制系统采用国产知名伺服控制,因此可以确保排线位置的稳定性和高效性。
*本系列机型采用模块化程序编辑,只需要调用几个简单参数就可以实现笔式线圈的绕线工作;跨槽部分也是只需要调用几个简单参数就可以实现全自动跨槽绕线。
*本系列机型采用快速接头方式更换夹具结构,可在几分钟内完成式样的变更。
*本系列机型可存储多个不同产品的绕线程序,更换产品时只需更换程序号和相应治具即可,不需要每次都进行参数调整。
*本系列机型采用更加人性化人机界面,修改参数不需要连接电脑即可完成。

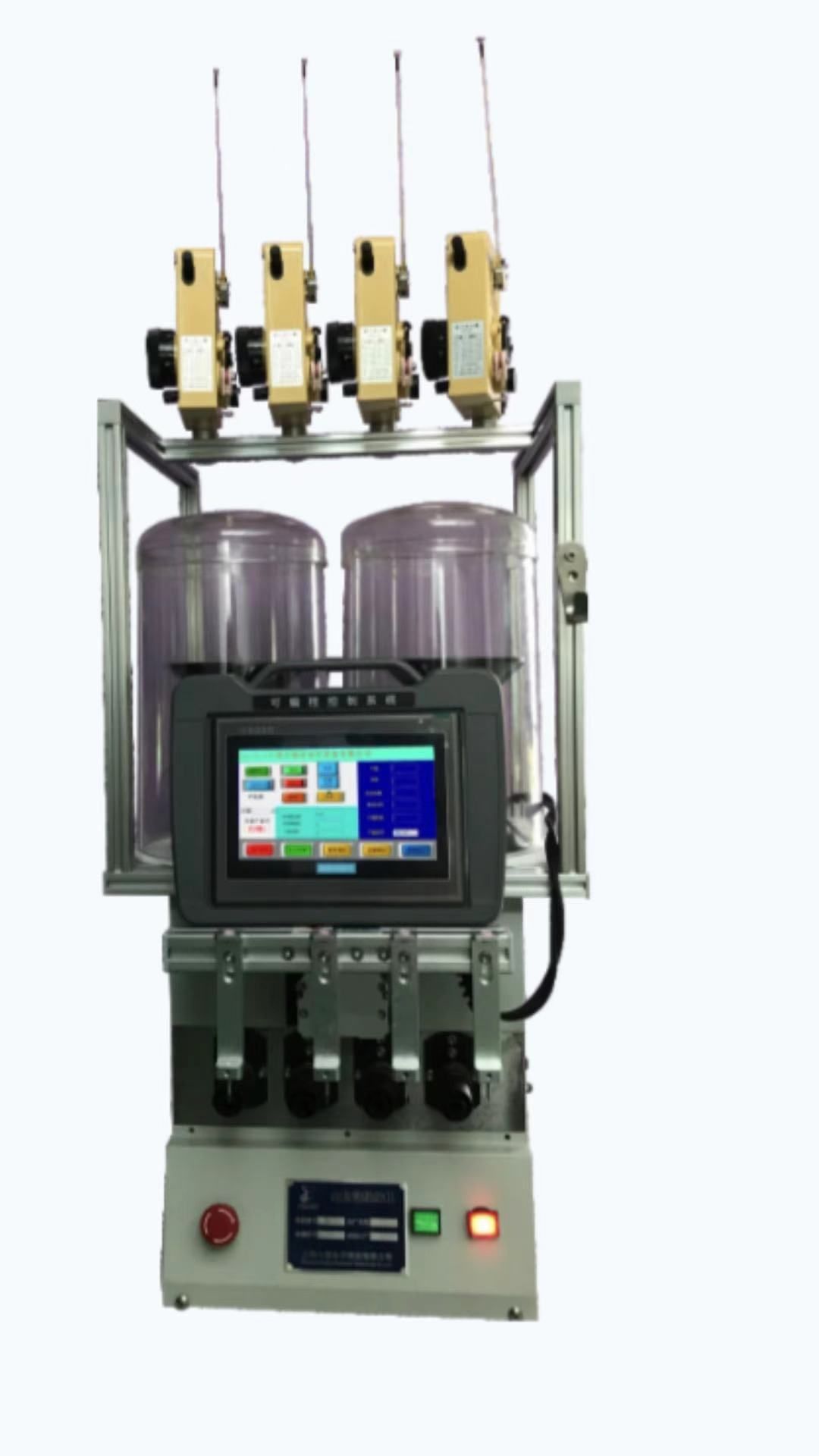

机器型号:DR-B04
适用线径:Max1.1mm
产品长度:标准110mm以内(长度可定制)
额定转速:9000rpm(产品、线径不同会有所差异)
产品工位:4工位
电 源:AC200V±10%、50/60Hz
气 源:约0.5Mpa以上
外观尺寸:约500(长)X500(宽)X800(高)mm
机器重量:约50Kg
