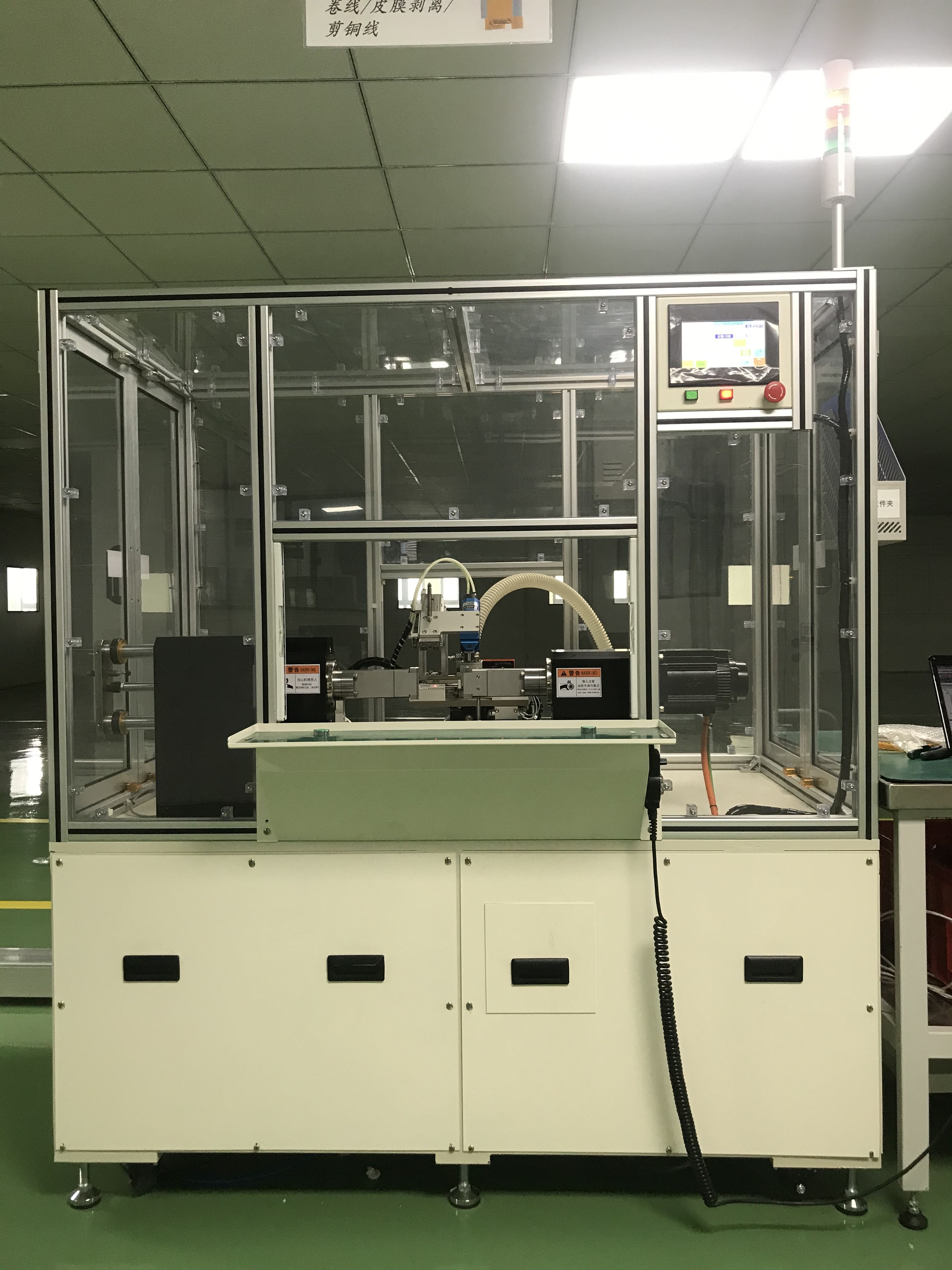

分割马达线圈A


本机型是通过专门的控制技术,实现了分割马达线圈的全自动绕线、自动剥漆以及自动穿管的功能。

特长:

*本机型控制系统均采用日本安川伺服控制,因此可以确保出、入槽位置的稳定性和高效性;

*采自动跨槽等动作是通过X、Y、Z伺服系统控制来达到精确定位位置,使用专门的绕线模块来实现此功能
*本机型还具有专门的气动剪刀机构,移动位置全伺服控制,可以在机器活动范围内自由裁剪,以满足指定引线长度的需求,节约线材;

*本机型可以根据需要增加剥线,以及两块铁芯之间连线穿套管的模组;
*本系列机型采用简单更换夹具系统,可在几分钟内完成式样的变更。
机器型号:FR-*01/02G

适用线径:Max1.80mm

产品直径:20160mm

额定转速:500rpm(产品、线径不同会有所差异)

电控系统:安川

气路系统:SMC

产品工位:单工位

电    源:AC200V±10%、50/60Hz

气    源:约0.5Mpa以上

外观尺寸:约1800(长)X850(宽)X1800(高)mm

机器重量:约1000Kg
